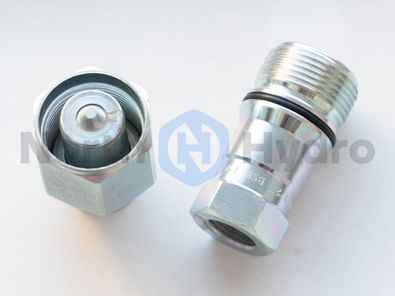

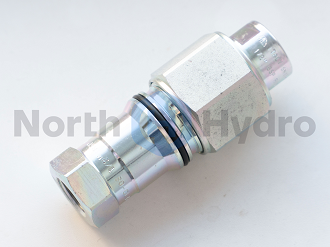

БРС серии S

Наша компания предлагает широкий выбор быстроразъемных соединений (БРС) серии S от итальянского производителя Meccanica Borroni. Они предназначены для работы с высоким давлением.

Серия S является очень безопасным и надежным соединением за счет механической прочности и невозможности случайного отсоединения ниппеля БРС от розетки.

Цена: от 1200 руб

Заказать

В наличии: 1300 ед.

Технические данные

Области применения резьбовых БРС серии S:

— промышленность;

— черная металлургия;

— нефтедобыча;

— буровые машины;

Особенности БРС серии S:

1) взаимозаменяемость: согласно внутреннему стандарту Meccanica Borroni;

2) запорная система: тарельчатый клапан;

3) системы фиксации: винт;

4) соединения: завинчивание - на резьбу ниппеля;

5) возможность соединения: разрешено под остаточным давлением;

6) отключение под давлением: разрешено под остаточным давлением;

7) резьбы: BSP – NPTF;

8) размеры: 1/4", 3/8", 1/2", 3/4", 1", 1.1/4", 1.1/2", 2", 3";

9) материалы: высокоуглеродистая сталь;

10) уплотнения: стандарт NBR, по запросу VITON

11) рабочие температуры: NBR -20 °C до +100 °C VITON от -15 °C до +140 °C

Для температур, превышающих это значение, БРС будут поставляется со всеми компонентами из стали.

Схемы и размеры БРС серии S

SIZE Размер	DN	Артикул		ØA*	В	C	ØD	L	Ch1	Ch2	Ch3
	mm	Ниппель БРС	Розетка БРС		mm	mm	mm	mm	mm	mm	mm
4	6	SM10-04	SF10-04	1/4"BSP	36	50	31	69	28	24	16
		SM15-04	SF15-04	1/4"NPTF
		SM18-04	SF18-04	1/4"BSPT
6	10	SM10-06	SF10-06	3/8"BSP	42	57	38	82	34	30	20
		SMI15-06	SF15-06	3/8"NPTF
		SM18-06	SF18-06	3/8"BSPT
8	12	SM10-08	SF10-08	1/2"BSP	55	75	47	100	42	38	27
		SM15-08	SF15-08	1/2"NPTF
		SM18-08	SF18-08	1/2"BSPT
12	20	SM10-12	SF10-12	3/4"BSP	61	90	56	114	50	42	30
		SM15-12	SF15-12	3/4"NPTF
		SM18-12	SF18-12	3/4"BSPT
16	25	SM10-16	SF10-16	1"BSP	61	88	67	120	60		40
		SM15-16	ST15-16	1"NPTF
		SM18-16	SF18-16	1"BSPT
20	32	SM10-20	SF10-20	1.1/4"BSP	70	105	79	140	70		48
		SM15-20	SF15-20	1.1/4"NPTF
		SM18-20	SF18-20	1.1/4"BSPT
24	38	SM10-24	SF10-24	1.1/2"BSP	70	105	90	140	80		52
		SMI15-24	SF15-24	1.1/2"NPTF
		SM18-24	SF18-24	1.1/2"BSPT
32	50	SM10-32	SF10-32	2"BSP	86	130	128	173	120		80
		SM15-32	SF15-32	2"NPTF
		SM18-32	SF18-32	2"BSPT
40	63	SM10-40	SF10-40	2.1/2"BSP	86	130	128	173	120		85
		SM15-40	SF15-40	2.1/2"NPTF
		SM18-40	SF18-40	2.1/2"BSPT

*Другие диаметры по запросу

SIZE Размер	ØDN		Максимальное рабочее давление		Разрывное давление		Вес
	ØDN		Максимальное рабочее давление		Разрывное давление		Ниппель БРС	Розетка БРС
	mm	inch	bar	psi	bar	psi	kg	kg
4	6	1/4"	500	7250	2000	29000	0.08	0.1
6	10	3/8"	450	6525	1800	26100	0.15	0.18
8	12	1/2"	400	5800	1600	23200	0.26	0.392
12	20	3/4"	350	5075	1400	20300	0.37	0.55
16	25	1"	300	4350	1200	17400	0.66	0.7
20	32	1.1/4"	250	3625	1000	14500	1	1.1
24	38	1.1/2"	220	3190	880	12760	1.35	1.2
32	50	2"	150	2175	600	8700	4.1	3.63
40	63	2.1/2"	120	1740	480	6960	3.64	3.3

По любым вопросам связанных с покупкой, стоит обратиться к нашим сотрудникам, которые имеют не только профильное образование, но и солидный опыт работы с гидравлическими системами, поэтому мы предоставляем заказчикам не только товары европейского качества, но и грамотные консультации.
