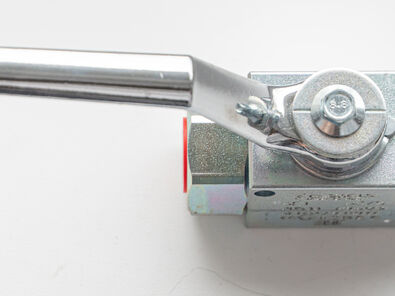

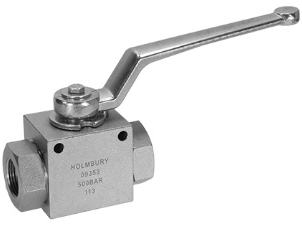

Гидравлический шаровый кран 2-х ходовой (запорный) высокого давления

Скачать страницу каталога Гидравлический шаровый кран 2-х ходовой (запорный) высокого давления
 Гидравлический шаровый кран 2-х ходовой (запорный) высокого давления

ПРЕДНАЗНАЧЕНИЕ 2-х ходового шарового крана

Шаровые краны 2-х ходовые предназначены для множества гидравлических устройств, включая мобильные установки и промышленное оборудование. Принцип работы 2-х ходового крана — открывать или блокировать поток, эти краны не должны использоваться в качестве регуляторов расхода, поэтому всегда должны быть полностью открытыми  или полностью закрытыми.


ОСОБЕННОСТИ 2-х позиционного шарового крана

Полно-проходные клапаны 2-х ходового шарового крана обеспечивают неограниченный поток жидкости незначительном падении давления.
Плавающий шар на предварительно обжатых уплотнениях минимизирует износ и обеспечивает отличное уплотнение на положительных и отрицательных давлениях.
Температура эксплуатации от -20 ° С до +100 ° С.
Ход клапана для закрытия/открытия 1/4 оборота (90 °).

МАТЕРИАЛЫ 2-х ходового шарового крана

Корпус шарового крана и порт адаптера из оцинкованной стали (38SMn PB 10).
Ручка шарового крана - сталь ковка, цинк.
Шар - углеродистая сталь.
Уплотнение шара - DELRIN (полиацетальная смола).
Уплотнение вала – нитрил.

Артикул
Резьба
В C ØD E G H HI H2 H3 L LI Давление
Размеры. мм Bar
BVC2-06-04-GM-1-1 1/4" 28.2 5 4.5 26.2 107 44.3 12.7 32.3 8.5 69 36.8 500
BVC2-10-06-GM-1-1 3/8" 32.2 5 6.7 32.5 107 52 17 40.2 8.5 72 42.2 500
BVC2-12-08-GM-1-1 1/2" 35.2 5.2 6.4 37.7 107 52 18 40.2 8.5 83.3 48 500
BVC2-19-12-GM-1-1 3/4" 48.2 6.8 7 45 170 74.7 25 57.1 14 95 60 500
BVC2-25-16-GM-1-1 1" 57.1 6 6.8 54.5 170 81.8 29 64.8 14 112.8 65 500
BVC2-32-20-GM-1-1 1.1/4" 75.2 9.2 10.7 67.5 234 103.6 37.7 84 16 110 84 350
BVC2-40-24-GM-1-1 1.1/2" 85.2 9.2 10.7 72.3 234 115.2 42.5 95.3 16 129.7 91 350
BVC2-50-32-GM-1-1 2" 105 9.2 10.7 80 234 132.7 52.5 112.5 16 140.3 100 350

КУПИТЬ шаровый кран 2-х ходовой

По запросу вы можете получить как техническую характеристики шаровых кранов, так и информацию о наличии и стоимости у наших менеджеров.

Артикул Holmbury Резьба на выходе (дюйм) Артикул Fliegl Артикул Fliegl с доп. соединениями
Шаровый кран BVC2 06 1/4 HZBXXX100050 HZBXXX100030, HZBXXX100005
Шаровый кран BVC2 10 3/8   HZBXXX100001, HZBXXX100002, HZBXXX100006, HZBXXX100020, HZBXXX100052
Шаровый кран BVC2 12 1/2   HZBXXX100003, HZBXXX100022, HZBXXX100054
Шаровый кран BVC2 19 3/4   HZBXXX100025, HZBXXX100056, HZBXXX100033, HZBXXX100024, HZBXXX100004
Шаровый кран BVC2 25 1   HZBXXX100035, HZBXXX100028, HZBXXX100058, HZBXXX100026, HZBXXX100033
